Þegar sólarorkukerfi heldur áfram að vaxa í vinsældum og margbreytileika verður árangur snúranna sem notaðir eru til að tengja ljósritunarplötur (PV), inverters og aðra kerfisíhluta mikilvægari. Einn mikilvægur þáttur sem þarf að hafa í huga þegar þú velur snúrur fyrir sólaruppsetningar er geta þeirra til að standast rafsegultruflanir (EMI), fyrirbæri sem getur brotið niður afköst rafkerfa og tækja. Í þessari grein munum við skoða hvort H1Z2Z 2- k snúran, vinsæll sólstrengur, hafi getu til að standast EMI og hvers vegna þetta einkenni er mikilvægt fyrir afköst og öryggi sólkerfa.
1. Að skilja rafsegul truflun (EMI)
Rafsegul truflun (EMI) vísar til truflunar af völdum ytri rafsegulsviða sem trufla venjulega notkun rafrásir. Hægt er að búa til EMI með bæði náttúrulegum og manngerðum uppsprettum, þar á meðal raflínum, rafmagnstækjum, útvarpsbylgjum og jafnvel sólarplötum sjálfum. EMI getur leitt til margvíslegra mála í rafkerfum, þar á meðal:
Merki niðurbrot: Truflun getur haft áhrif á sendingu gagna eða stjórnunarmerki í kerfum eins og sólareftirliti eða samskiptatækjum.
Bilanir í kerfinu: EMI getur valdið rafmagnsþáttum eins og inverters og stýringum til bilunar, sem leiðir til kerfis í miðbæ eða minni skilvirkni.
Afl tap: Truflun getur leitt til aflstaps vegna óviðeigandi rafflæðis eða minni orkubreytinga.
Í sólarstöðvum getur EMI komið frá nokkrum aðilum, þar á meðal:
Skipting inverter: Ferlið við að umbreyta DC afl frá sólarplötunum í AC afl til notkunar í ristinni eða í geymslu felur í sér að skipta um aðgerðir sem geta búið til EMI.
Krafnarstrengir: Kaplarnir sjálfir geta annað hvort sent frá sér eða orðið fyrir áhrifum af EMI, sérstaklega þegar þeir eru með háa strauma eða langar vegalengdir rafmagns.
Annar búnaður: Búnaður eins og mótorar, spennir og önnur rafmagnstæki í kerfinu geta einnig stuðlað að EMI.
Vegna þess að EMI getur haft veruleg áhrif á afköst sólkerfisins er lykilatriði að velja snúrur sem geta staðist eða lágmarkað slíka truflun.
2. EiginleikarH1Z2Z 2- k Sólstrengur

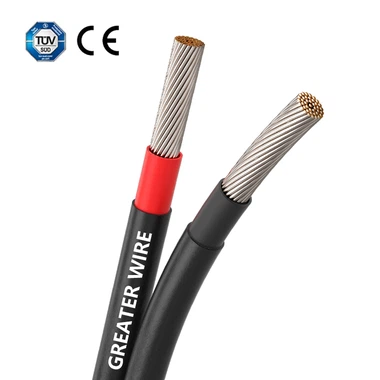

H1Z2Z 2- k snúran er mikið notaður snúru í sólarforritum, sérstaklega í íbúðarhúsnæði og atvinnuskyni. Þessi snúru er þekktur fyrir endingu sína, sveigjanleika og getu til að standast erfiðar umhverfisaðstæður. Lykilatriði H1Z2Z 2- k snúru fela í sér:
Spennueinkunn: Kapallinn er hannaður fyrir forrit með spennu allt að 1, 000 v dc (eða hærri, allt eftir sérstökum gerðum).
UV mótspyrna: Kapallinn er UV ónæmur, sem gerir hann hentugan fyrir útivist þar sem hann verður fyrir sólarljósi.
Hitastig viðnám: Kapallinn getur starfað við hitastig á bilinu -40 gráðu í 90 gráðu, sem gerir það hentugt fyrir margs konar loftslag.
Vélræn viðnám: Kapallinn er smíðaður til að standast líkamlega álag, þar með talið núningi, rifi og áhrifum.
H1Z2Z 2- k snúran er venjulega notuð í samtengingu sólarplötum, hvolfi og öðrum rafeindum í PV-kerfi, þar sem það gegnir mikilvægu hlutverki við að bera háspennu DC rafmagn. Það er oft valið fyrir styrkleika þess og sveigjanleika, sérstaklega á svæðum þar sem snúrur geta orðið fyrir UV -ljósi eða öðrum hörðum umhverfisþáttum.
Hins vegar, þegar kemur að getu þess að standast rafsegultruflanir (EMI), verður spurningin hvort kapallinn sé hannaður til að draga úr eða hindra EMI á áhrifaríkan hátt.
3. Rafsegultruflun viðnám íSólstrengir
Almennt eru flestir sólstrengir, þar með talið H1Z2Z 2- k snúran, ekki sérstaklega hannað til að bjóða upp á rafsegulhlífar. Þetta er vegna þess að sólstrengir beinast venjulega að því að framkvæma DC afl frekar en að takast á við hávaða og truflanir í tengslum við AC raforkukerfi. Hins vegar geta nokkrir þættir haft áhrif á getu snúru til að standast eða lágmarka EMI, þar á meðal:
Einangrunarefni: Efnin sem notuð eru við einangrun snúrunnar geta haft áhrif á næmi þess fyrir EMI. Kaplar með þykkari eða þéttari einangrunarefni geta haft betri mótstöðu gegn EMI.
Hljómsveitarstjóri: Kaplar með mörgum leiðara eða brengluðum pörum geta hjálpað til við að hætta við eitthvað af EMI með því að tryggja að rafsegulsvið leiðarana hafi samskipti á þann hátt sem óvirkir truflun.
Snúruhlíf: Kaplar sem eru sérstaklega hannaðir til að standast EMI sem oft fella hlífðarefni eins og fléttað koparvír eða filmuskjöldur-sem umlykja snúruna og loka fyrir rafsegulgeislun.
H1Z2Z 2- k snúran er venjulega smíðuð með tvöföldu leyti einangrunarkerfi, sem er hannað til að veita vélrænni vernd og rafmagnsöryggi. Hins vegar er það ekki yfirleitt ekki með viðbótar EMI vernd, þar sem það beinist fyrst og fremst að því að vernda gegn umhverfisþáttum eins og útsetningar UV og hitastig.
4. Þættir sem hafa áhrif á EMI í sólarstöðvum
Jafnvel þó að H1Z2Z 2- k kapallinn sé ekki hannaður með sérstaka EMI mótstöðu í huga, þá er mikilvægt að skilja víðtækara samhengi EMI í sólarstöðvum. Sérstaklega ætti að huga að eftirfarandi þáttum:
4.1 Fjarlægð og skipulag kapal keyrir
Því lengur sem kapallinn keyrir í sólkerfi, því líklegra er að þeir verða fyrir áhrifum af eða stuðla að EMI. Langar snúrur geta virkað sem loftnet, sérstaklega ef þau eru með mikinn straum, sem getur leitt til bæði útgráða EMI og næmi fyrir utanaðkomandi truflunum. Rétt snúrustjórnun eins og að lágmarka kapallengd, nota rétta snúruleiðir og forðast samsíða keyrslur með háspennu AC snúrur geta hjálpað til við að draga úr EMI áhættu.
4.2 Notkun inverters
Inverters eru ein helsta uppspretta rafsegultruflana í sólkerfum. Rafmagnsbirgðir (SMPS) innan inverters geta myndað verulegan EMI vegna hátíðni rofaaðgerðar sem þeir framkvæma. Inverters með lélega EMI síun geta geislað truflun sem getur haft áhrif á annan viðkvæman búnað. Þegar þú velur snúrur er mikilvægt að tryggja að snúruskipulagið lágmarki áhrif EMI sem myndaðist af inverter.
4.3 Umhverfissjónarmið
Í innsetningar þar sem það er umtalsvert magn af EMI-svo sem iðnaðarumhverfi með stórum mótorum eða spennir-aukinni EMI verndun getur verið nauðsynleg. Varnar snúrur (sem innihalda efni eins og fléttað kopar eða álpappír) geta hjálpað til við að hindra óæskileg truflun. Hins vegar, fyrir sólkerfi fyrir íbúðarhúsnæði og í atvinnuskyni í dæmigerðu úti- eða þakumhverfi, er EMI yfirleitt ekki nógu þýðingarmikið til að réttlæta þörfina fyrir slíka hlíf.
4.4 Reglugerðarstaðlar fyrir EMI í sólkerfum
Þó að snúrur eins og H1Z2Z 2- k megi ekki vera sérstaklega hannað fyrir EMI verndun, hafa mörg lönd reglugerðir til staðar sem skilgreina viðunandi stig EMI í sólarstöðvum. Staðlar eins og IEC 60364 (International Electrotechnical Commission) og NEC (National Electric Code) í Bandaríkjunum veita leiðbeiningar um að takmarka útsetningu fyrir EMI í sólkerfum. Þessir staðlar krefjast þess að kerfi séu hönnuð og sett upp á þann hátt sem lágmarkar rafsegultruflanir, tryggir að snúrur, hvolpar og aðrir íhlutir trufla ekki önnur rafkerfi eða valda öryggismálum.
5. Mótun EMI í sólarstöðvum
Þrátt fyrir að H1Z2Z 2- k kapallinn gæti ekki í eðli sínu veitt rafsegulvarnarvernd, er hægt að nota nokkrar aðferðir til að lágmarka EMI í sólarstöðvum:
5.1 Rétt snúrustjórnun
Með því að nota kapalstjórnunarkerfi eins og kapalbakka, kappakstursbrautir eða leiðslur getur hjálpað til við að draga úr áhrifum EMI með því að geyma snúrur skipulögð og fara frá truflunum. Gakktu úr skugga um að snúrur séu ekki keyrðir samhliða AC rafmagnsstrengjum til að forðast að örva hávaða.
5.2 Snúið par snúrur
Í sumum tilvikum er hægt að nota brenglaða parstreng (sem samanstanda af tveimur einangruðum leiðara sem snúast saman) til að hætta við EMI. Þessi hönnun hjálpar til við að draga úr áhrifum ytri truflana, sérstaklega þegar snúran þarf að bera gögn eða stjórnmerki.
5.3 Varnar snúrur
Ef EMI er verulegt áhyggjuefni í tiltekinni uppsetningu skaltu íhuga að nota hlífðar sólstrengir, sem eru með viðbótarlag af leiðandi efni (svo sem kopar eða álpappír) umhverfis leiðara. Þessi skjöldur kemur í veg fyrir að ytri rafsegulsvið komi í gegnum snúruna og hjálpar til við að innihalda hvaða rafsegullosun sem myndast innan snúrunnar.
5.4 Notkun hágæða hvolfa
Til að lágmarka EMI sem myndast af sólarvörninni er mikilvægt að velja inverter með hágæða EMI síunargetu. Inverters sem eru í samræmi við alþjóðlega EMI staðla eins og IEC 61000-6-3 (fyrir íbúðar- og létt iðnaðarforrit) munu draga úr truflunum sem þeir gefa frá sér.
