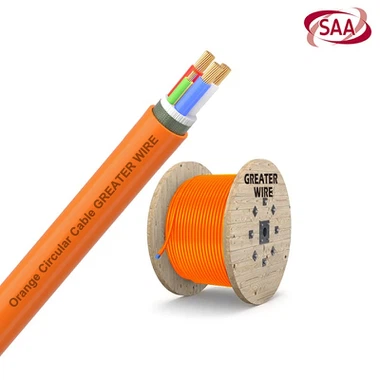

Í rafkerfum er tenging snúrna við ýmsa íhluti mikilvægt skref sem tryggir skilvirkt og öruggt flutning raforku. Meðal mismunandi gerða snúrna sem notaðar eru í ýmsum atvinnugreinum er appelsínugulur hringstrengurinn einn af algengustu valkostunum vegna endingu hans, sveigjanleika og áberandi litar til öryggis. Appelsínugulur hringlaga snúran er venjulega með marga leiðara sem eru umlukaðir í verndandi ytri slíðri, sem gerir hann hentugan fyrir fjölmörg forrit, þar með talið afldreifingu, fjarskipti og jafnvel í umhverfi sem krefst mikils sýnileika.
En hvernig nákvæmlega er appelsínugulur hringstrengur tengdur við aðra snúrur eða íhluti? Í þessari grein munum við kanna aðferðir, verkfæri og bestu starfshætti sem taka þátt í að tengja appelsínugular hringlaga snúrur við aðra rafmagnsþætti, svo sem aflgjafa, tæki, mótum og öðrum snúrum. Að skilja þessar tengingaraðferðir er nauðsynleg til að tryggja að rafkerfi séu áfram rekstrarleg, örugg og áreiðanleg.
1. Að skilja grunnatriðiAppelsínugulur hringstrengur
Áður en þú kafar í sérkenni þess að tengja appelsínugulan hringstreng er mikilvægt að skilja grunnhluta þess og uppbyggingu. Appelsínugulur hringstrengur samanstendur venjulega af nokkrum lögum:
Leiðarar: Þetta eru innri vír, oft úr kopar eða áli, sem bera rafstrauminn. Fjöldi og gerð leiðara er háð notkun snúrunnar og nauðsynlega rafgetu.
Einangrun: Umhverfis hver leiðari er einangrunarlag sem kemur í veg fyrir skammhlaup og rafmagnsleka. Einangrunin er hægt að gera úr PVC, Teflon eða öðrum efnum sem ætlað er að standast rafmagnsálag og umhverfisþætti.
Slíður: Ytri lag snúrunnar er hannað til verndar. Appelsínugulur liturinn á slíðrinu er sérstaklega gagnlegur í iðnaðar- og útiumhverfi til sýnileika og öryggis. Slíðrið veitir vélræna vernd og, allt eftir efni, getur einnig veitt ónæmi fyrir UV geislun, raka og efnum.
Í ljósi margvíslegrar notkunar og umhverfis þar sem appelsínugular hringstrengir eru notaðir þarf að gera tengsl þeirra við aðra íhluti með varúð til að tryggja að þeim skilji best.
2. Tegundir tenginga fyrirAppelsínugular hringrásir
Aðferðin við að tengja appelsínugulan hringstreng við aðra snúrur eða íhluti fer eftir tegund tenginga sem þarf. Algengar tengingaraðferðir fela í sér:
a) Vélrænar tengingar
Vélrænar tengingar fela í sér líkamlega til að sameina leiðara tveggja snúru eða íhluta. Eftirfarandi eru nokkrar algengar aðferðir til að koma vélrænum tengingum:
Twist-on vírstengi (vírhnetur): Þetta er ein algengasta aðferðin til að tengja snúrur. Snúa-á tengi, oft úr plasti, er notað til að halda saman mörgum vírum, sem eru snúið saman. Þetta er einföld, áreiðanleg og hagkvæm aðferð til að tengja appelsínugulan hringstreng við aðra snúrur eða íhluti í lág- til meðalspennu forritum.
Skrúfa skautanna: Í mörgum rafmagnstækjum og spjöldum eru appelsínugular hringstrengir tengdir við skrúfuglugga. Strípuðu endunum á snúrunni eru settir undir skrúfu, sem síðan er hert til að festa snúruna á sinn stað. Þessi tegund tengingar er sérstaklega algeng í mótum kassa, verslunum og aflrofum.
Crimp tengi: Crimp tengi er málmtengi sem er sett yfir strípaða enda vírsins. Tengið er síðan þjappað (crimped) með sérstöku tæki til að tryggja vírinn á sínum stað. Þessi aðferð er almennt notuð við appelsínugular hringlaga snúrur þegar tengingar eru tengdir við skautanna eða aðrar snúrur, þar sem hún veitir sterka og varanlega tengingu.
Tengingar og fals tengingar: Fyrir mát tengingar þar sem oft þarf að tengja íhluti eða aftengja, eru oft notaðar viðbótartengingar. Hægt er að nota þessi tengi með appelsínugulum hringstrengjum til að veita skjótar, öruggar tengingar við tæki eða annan rafbúnað.
b) lóðatengingar
Lóðun er aðferð til að tengja tvo eða fleiri vír til frambúðar með því að bræða fylliefni (lóð) við leiðarann. Þessi aðferð skapar traustan og áreiðanlega rafmagnstengingu milli appelsínugulra hringlaga snúrunnar og annars íhluta, sem er sérstaklega gagnlegur fyrir litla raf íhluta eins og hringrásarborð og tengi.
Lóðun krefst vandaðrar meðhöndlunar til að tryggja að lóðmálmur lendi ekki yfir einangruninni eða valdi skemmdum á leiðaranum. Að auki er hita skreppa rör eða rafmagns borði oft notuð til að einangra tenginguna og koma í veg fyrir skammhlaup.
c) Junction kassa og dreifingarborð
Í flóknum rafkerfum eru appelsínugular hringstrengir oft tengdir við gatnamót eða dreifingarborð. Þessi tæki gera kleift að samtengja marga snúrur en halda kerfinu skipulagt og öruggt.
JUNCTION kassar: Gatnakassi er notaður til að hýsa tengingar milli víra og veita öruggt og aðgengilegt svæði fyrir rafmagnstengingar. Kaplar eru sviptir í endana, settir inn í gatnamótakassann og tengdir með vírhnetum, skrúfugöngum eða öðrum tengjum.
Dreifingarborð: Í stærri kerfum, sérstaklega í iðnaðar- eða viðskiptalegum stillingum, eru appelsínugular hringstrengir oft tengdir við dreifingarborð. Þessar spjöld dreifa raforku til mismunandi hluta kerfisins og tengingar eru gerðar um rafrásir, flugstöðvum og strætó.
d) Notkun kapalbakka og leiðsla
Þótt ekki sé bein aðferð til að tengja appelsínugulan hringstreng við íhluti, er það mikilvægur hluti af því að tryggja örugga og skipulagða snúruuppsetningar. Leiðbeiningar og bakkar verja snúrurnar gegn líkamlegu tjóni og þeir bjóða upp á leið til að beina snúrur í gegnum byggingar eða iðnaðarstaði, þar með talið tengingar við rafmagnsplötur eða tæki.
Kapalbakkar: Þetta eru tilvalin fyrir stærri kerfi þar sem þarf að beina mörgum snúrum saman. Þeir hjálpa til við að halda appelsínugulum hringstrengjum snyrtilega raðað og draga úr hættu á að flækja, slit eða skemmdir.
Leiðslur: Leiðslur eru hlífðarrör þar sem snúrur eru keyrðar til að verja þá gegn vélrænni skemmdum, raka og öðrum umhverfisþáttum. Þeir eru sérstaklega gagnlegir fyrir útivistar og í umhverfi sem krefjast frekari verndar fyrir appelsínugular hringlaga snúrur.
3. Strípandi og útbúa appelsínugulan hringstreng fyrir tengingu
Áður en appelsínugulur hringstrengur er tengdur við annan íhlut er mikilvægt að undirbúa snúruna rétt. Þetta ferli felur í sér að svipta ytri slíðrið og einangrunina til að afhjúpa leiðarann en tryggja að útsettur hluti leiðarans sé hreinn og laus við skemmdir.
Svipta ytri slíðrið og einangrunina
Til að undirbúa appelsínugulan hringstreng fyrir tengingu ætti að fylgja eftirfarandi skrefum:
Skerið snúruna að lengd: Mæla og skera appelsínugulan hringstreng í tilætluðu lengd. Gakktu úr skugga um að kapallinn sé ekki of langur til að forðast óþarfa slaka og að hann sé nógu lengi til að ná tengipunktinum án þess að vera teygður.
Ræmdu ytri slíðrið: Notaðu sérhæfð kapalstrippatæki og fjarlægðu ytri slíðuna á appelsínu hringlaga snúrunni án þess að skemma undirliggjandi einangrun. Lengd slíðunnar sem fjarlægð er ætti að vera næg til að leyfa snúrunni að ná flugstöðinni eða tengipunktinum.
Stríptu einangrunina frá leiðaranum: Þegar ytri slíðrið er fjarlægð skaltu nota vírstrippara til að ræma einangrunina frá hverjum leiðara. Lengd lengdinnar ætti að passa við kröfur tengingarpunkta, venjulega um 1/2 til 3/4 tommu (12–20 mm), allt eftir gerð tengingarinnar.
Skoðaðu leiðara: Eftir að hafa strípað, skoðaðu leiðarann fyrir tjón, brot eða mengun. Hreinsaðu endana sem verða fyrir áhrifum ef nauðsyn krefur til að tryggja góða tengingu.
Velja rétt tengi
Eftir að þú hefur undirbúið appelsínugulan hringstreng, þarftu að velja viðeigandi tengi fyrir tiltekna notkun. Til dæmis, þegar þú tengir við Junction Box eða Tækjabúnað, getur þú valið vírhnetur, skrúfu skautanna eða crimp tengi, allt eftir gerð tengingarinnar.
4. Bestu vinnubrögð fyrir öruggar og áreiðanlegar tengingar
Að tryggja að appelsínugulur hringstrengurinn sé tengdur á öruggan hátt og áreiðanlega krefst athygli á nokkrum bestu starfsháttum:
Forðastu ofþéttar tengingar
Yfirþéttandi skrúfur eða tengi geta skemmt snúruna eða tengið, sem leitt til lélegrar tenginga og hugsanlegrar hættur eins og ofhitnun eða rafmagnsbuxur. Fylgdu alltaf ráðlagðum togforskriftum framleiðandans fyrir skrúfutíma eða tengi.
Notaðu viðeigandi verkfæri
Að nota rétt verkfæri er nauðsynleg til að gera öruggar og áreiðanlegar tengingar. Vírstríparar, kremmingarverkfæri og skrúfjárn ættu öll að vera rétt stærð fyrir snúru og tengitegundir til að tryggja rétta meðhöndlun.
Einangra og vernda tengingarnar
Eftir að tengingin hefur verið gerð skaltu alltaf tryggja að útsettir leiðarar séu rétt einangraðir og verndaðir. Notaðu hita skreppu slöngur, rafmagnsband eða önnur einangrunarefni til að koma í veg fyrir skammhlaup og vernda tenginguna gegn ytri skemmdum.
Merktu tengingarnar
Rétt merking tenginga getur hjálpað til við að koma í veg fyrir mistök við bilanaleit eða viðhald í framtíðinni. Merktu snúrurnar og tengipunkta skýrt með merkimiðum til að gefa til kynna spennu, straum og tilgang tengingarinnar.
