Að velja rétta sólarorkustrenginn er ein mikilvægasta ákvörðunin þegar verið er að hanna eða setja upp sólarorkukerfi. Sólarvírinn sem tengir sólarrafhlöðurnar þínar við aðra íhluti eins og invertera, hleðslustýringar og rafhlöður verður að vera í réttri stærð til að takast á við strauminn sem kerfið framleiðir án of mikils spennufalls, ofhitnunar eða öryggisáhættu. Ein algeng stærð sem notuð er í sólkerfi er 2,5 mm sólarstrengurinn, en hversu mikið afl (í kílóvöttum eða kW) ræður þessi kapall á öruggan hátt? Þessi spurning er nauðsynleg til að tryggja skilvirkni og langlífi sólaruppsetningar þinnar.
Í þessari grein munum við kanna þá þætti sem ákvarða aflgetu 2,5 mm sólarstrengs, hvernig á að reikna út örugga straumflutningsgetu hans og hvernig á að nota það á áhrifaríkan hátt í sólkerfinu þínu.
Að skilja sólarkapla og virkni þeirra í sólkerfum
Áður en þú kafar ofan í sérkenni 2,5 mm sólarstrengs er mikilvægt að skilja hlutverk sólarkaplar gegna í sólarorkukerfi. Sólarkaplar eru notaðir til að tengja sólarrafhlöðurnar við aðra íhluti eins og invertera, rafhlöður og hleðslustýringar og þær eru hannaðar til að höndla rafstrauminn sem myndast af spjöldum og tryggja öruggan flutning þeirrar orku.
Algengustu tegundir sólarstrengja sem notaðar eru fyrir þessar tengingar eru einkjarna snúrur og þær hafa sérstaka eiginleika eins og:
Núverandi einkunn: Hversu mikinn rafstraum kapallinn getur borið á öruggan hátt.
Spennustig: Hámarksspenna sem kapallinn þolir.
Hitaþol: Hitasviðið sem kapallinn getur starfað í án þess að skemmast.
Ending: Vörn gegn UV geislun, vatni og öðrum umhverfisþáttum sem geta rýrt vírinn.

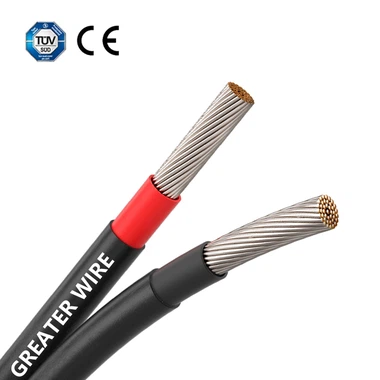

Með 2,5 mm sólarvír er átt við þversniðsflatarmál leiðarans í kapalnum, sem er 2,5 fermillímetrar. Þessi stærð er almennt notuð fyrir sólarorkukerfi fyrir íbúðarhúsnæði og hentar almennt fyrir kerfi með hóflega orkuþörf.
Núverandi burðargeta 2,5 mm sólarstrengs
Núverandi einkunn er mikilvægasta forskriftin sem þarf að hafa í huga þegar ákvarðað er hversu mikið afl 2,5 mm sólarstrengur þolir örugglega. Straumur er mældur í amperum (A) og hefur bein áhrif á hversu mikla raforku (eða afl í vöttum) er hægt að flytja í gegnum kapalinn.
Fyrir 2,5 mm sólarstreng er dæmigerð straumflutningsgeta á bilinu 20 til 25 amper eftir þáttum eins og einangrun kapalsins, umhverfishita og uppsetningaraðstæðum.
Þættir sem hafa áhrif á núverandi burðargetu
Nokkrir þættir hafa áhrif á núverandi burðargetu sólarstrengja, þar á meðal:
Umhverfishiti: Kaplar hafa venjulega minni straumgetu í háhitaumhverfi vegna hættu á að einangrun rýrni. Til dæmis gæti snúru sem getur borið 25A við 25 gráður aðeins borið 20A við 40 gráður.
Einangrunarefni: Tegund einangrunar sem notuð er í kapalnum, eins og PVC, TPE eða XLPE, hefur áhrif á hitaþol hans og þar af leiðandi á straumflutningsgetu hans.
Spenna einkunn: Spenna kerfisins hefur einnig áhrif á núverandi afkastagetu. Til dæmis, í 12V kerfi, verður straumurinn hærri fyrir sama afl samanborið við 48V kerfi, sem krefst sterkari raflagna.
Uppsetningaraðferð: Hvort kapallinn verður fyrir beinu sólarljósi, grafinn í jörðu eða settur upp í rör getur haft áhrif á hversu vel hann dreifir hita. Þetta hefur einnig áhrif á straumflutningsgetu þess.
Núverandi einkunn 2,5 mm sólarstrengur
Nafneinkunn: Dæmigerð 2,5 mm sólarstrengur getur örugglega borið 20A til 25A af straumi.
Spennufall: Þegar straumurinn rennur í gegnum kapalinn tapast hluti hans sem spennufall vegna viðnáms vírsins. Fyrir lengri snúru, erspennufallgetur dregið úr heildar skilvirkni kerfisins, og stærri snúru gæti þurft til að viðhalda bestu frammistöðu.
Hversu mikið afl (kW) getur 2,5 mm sólarstrengur höndlað?
Nú þegar við skiljum núverandi getu a2,5 mm sólarorkustrengur, næsta rökrétta spurningin er: hversu mikið afl ræður þessi kapall?
Aflið í DC hringrás er gefið með jöfnunni:
P=V×I
Hvar:
P er krafturinn (í vöttum, W),
V er spennan (í voltum, V),
I er straumurinn (í amperum, A).
KrafturAfkastagetuútreikningur fyrir mismunandi spennukerfi
Þar sem flest sólarorkukerfi starfa á DC (jafnstraumi) og spennan getur verið breytileg eftir uppsetningu (td 12V, 24V, 48V kerfi), munum við skoða mismunandi spennustig til að skilja hversu mikið afl 2,5 mm sólarstrengur getur höndla við ýmsa strauma.
1. Fyrir 12V sólkerfi:
2,5 mm sólarstrengur getur örugglega borið 20A til 25A af straumi. Fyrir 12V kerfi:
P=12V×20A=240WP
P=12V×25A=300W
Þannig að fyrir 12V sólkerfi getur 2,5 mm sólarstrengur örugglega borið á milli 240W til 300W afl.
2. Fyrir 24V sólkerfi:
Fyrir V s24 kerfi:
P=24V×20A=480W
P=24V×25A=600W
Þannig að fyrir 24V sólkerfi getur 2,5 mm sólarstrengur örugglega borið á milli 480W til 600W afl.
3. Fyrir 48V sólkerfi:
Fyrir 48V kerfi:
P=48V×20A=960W
P=48V×25A=1200W
Þannig að fyrir 48V sólkerfi getur 2,5 mm sólarstrengur örugglega borið á milli 960W til 1200W afl.
Hvenær á að nota 2,5 mm sólarstreng?
2,5 mm sólarorkustrengurinn er hentugur fyrir fjölda sólarorkukerfa með hóflegri orkuþörf. Það er venjulega notað fyrir:
1. Lítil íbúðasólkerfi
Fyrir flest sólkerfi fyrir íbúðarhúsnæði sem eru hönnuð til að framleiða á bilinu 300W til 5kW af afli, getur 2,5 mm sólarstrengur séð um straum- og orkuþörf. Það er tilvalið til að tengja sólarrafhlöður við invertera, hleðslutýra og rafhlöðubanka í kerfum sem þurfa allt að 25A af straumi.
2. Stutt kapalhlaup
Fyrir stuttar snúrur (undir 10 metrar) er spennufallið í lágmarki og 2,5 mm sólarvírinn nægir til að mæta aflþörf kerfisins. Í þessum tilvikum veitir kapallinn skilvirka, hagkvæma lausn.
3. Lægri spennukerfi
2,5 mm sólarstrengurinn er einnig almennt notaður í 12V eða 24V kerfum, sem venjulega mynda minni straum samanborið við 48V kerfi. Fyrir 12V kerfi dugar þessi kapalstærð til að framleiða allt að 300W, en fyrir 24V kerfi getur hún séð um allt að 600W afl.
Hvenær á að uppfæra í stærri kapalstærð
Þó að 2,5 mm sólarvír sé hentugur fyrir mörg smærri til meðalstór kerfi, gætu stærri kerfi eða kerfi með löngum kapalrásum þurft þykkari snúru til að tryggja skilvirkni og öryggi.
1. Stærri kerfi með miklum afköstum
Fyrir kerfi sem eru stærri en 5kW eða þau sem framleiða meira en 25A af straumi, er mælt með því að uppfæra í 4 mm, 6 mm eða jafnvel stærri sólarstreng. Stærri snúrur draga úr spennufalli og koma í veg fyrir hættu á ofhitnun.
2. Lengri snúruhlaup
Fyrir lengri kapalhlaup (meira en 10 metra) getur spennufallið orðið verulegt, valdið orkutapi og dregið úr skilvirkni. Stærri kapalstærð með minni viðnám er nauðsynleg til að lágmarka spennufallið og viðhalda bestu frammistöðu kerfisins.
