Í heimi raflagna er nauðsynlegt að nota rétta gerð víra til að tryggja öryggi, skilvirkni og endingu. Ein af algengustu gerðum víra í bæði íbúðarhúsnæði og atvinnuhúsnæði er THHN vír (Thermoplastic High Heat-resistant Nylon-húðaður). Þessi vírgerð er mjög fjölhæf og hentar fyrir margs konar rafmagnsnotkun. Í þessari grein munum við kanna hvað THHN kapall er, helstu eiginleikar hans, forrit og lykilatriði þegar þessi tegund af vír er notuð í ýmsum rafvirkjum.
Hvað er THHN kapall?

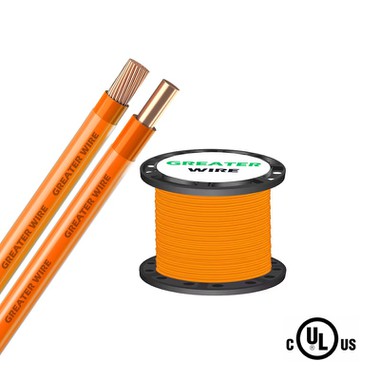

THHN kapall vísar til ákveðinnar tegundar rafmagnsvíra sem er notaður í margs konar raflagnarkerfum fyrir iðnaðar, atvinnuhúsnæði og íbúðarhúsnæði. Hugtakið THHN stendur fyrir Thermoplastic High Heat-resistant Nylon-coated, sem lýsir einangrun vírsins og getu hans til að standast háan hita. THHN vír er venjulega notaður til notkunar utan íbúðarhúsnæðis, sérstaklega í leiðslukerfi og sem hluti af raflögnum.

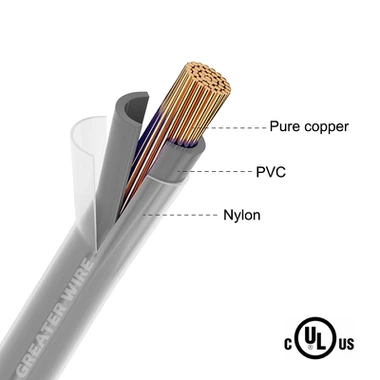

THHN vír samanstendur af nokkrum lykilþáttum sem hver um sig stuðlar að endingu, sveigjanleika og öryggiseiginleikum. Kjarnaefni THHN vír er venjulega kopar (þó ál sé einnig hægt að nota í stærri stærðum) og það er húðað með sérstöku hitaþolnu einangrunarlagi sem er ónæmt fyrir hita, raka og núningi.
Helstu eiginleikar THHN snúru:
Einangrunarefni: Vírinn er einangraður með hitaþjálu efni (venjulega PVC), sem veitir rafeinangrun. Þessi einangrun er hönnuð til að vernda vírinn og koma í veg fyrir skammstöfun.
Húðun: Ytra húðun THHN vír er venjulega gerð úr næloni, sem gefur það yfirburða slitþol og vélrænan styrk. Þessi nælonhúðun hjálpar vírnum að viðhalda endingu sinni í umhverfi þar sem líkamlegt slit gæti annars valdið skemmdum.
Spenna einkunn: THHN vír er með 600 volta spennu, sem þýðir að hægt er að nota hann í flest almenn rafkerfi til raforkuflutnings.
Hitastig: THHN vír er metinn fyrir hitastig upp á 90 gráður (194 gráður F) í þurru umhverfi og 75 gráður (167 gráður F) í blautu umhverfi. Þessi mikla hitaþol gerir það kleift að nota það í ýmsum krefjandi umhverfi, þar með talið þeim sem eru með háan hita.
Efni fyrir leiðara: Leiðari THHN vír er venjulega gerður úr kopar, sem er mjög leiðandi efni. Kopar er víða valinn vegna framúrskarandi rafleiðni hans, sem gerir THHN vír kleift að skila árangri.
Líkamlegir eiginleikar: THHN vír er þekktur fyrir sveigjanleika, sem gerir það auðveldara að setja upp í þröngum rýmum, rásum og öðru takmörkuðu umhverfi. Það er einnig ónæmt fyrir núningi, raka og sumum efnum, sem gerir það hentugt fyrir iðnaðarnotkun.
Helstu eiginleikar THHN snúru
1. Hitaþol
Einn af áberandi eiginleikum THHN vírsins er mikil hitaþol hans. Hitaplast einangrunin er sérstaklega hönnuð til að standast hitastig allt að 90 gráður (194 gráður F) við þurrar aðstæður og 75 gráður (167 gráður F) við blautar aðstæður. Þetta gerir það hentugt til notkunar í ýmsum háhitaumhverfi, svo sem iðnaðaraðstöðu, rafmagnstöflum og svæðum þar sem vélar framleiða verulegan hita.
2. Ending og slitþol
Ytra nælonhúðin á THHN vír veitir frábæra vörn gegn líkamlegu sliti. Slitþolið tryggir að vírinn þolir að nuddast á gróft yfirborð, aðra víra eða íhluti án þess að skemma einangrunina. Þetta gerir THHN vír tilvalinn fyrir uppsetningar þar sem vírinn gæti orðið fyrir vélrænni álagi, eins og inni í rafmagnstöflum eða leiðslukerfi.
3. Rakaþol
Þrátt fyrir að THHN vír sé fyrst og fremst hannaður fyrir þurrt umhverfi, veitir nylonhúðin einnig rakaþol. Þetta gerir vírinn hentugan til notkunar í umhverfi þar sem getur verið einstaka útsetning fyrir raka eða vatni. Hins vegar, fyrir uppsetningar á blautum stöðum, er mælt með því að nota THWN (Thermoplastic Heat and Water-resistant Nylon-coated) vír, sem býður upp á meiri vatnsheldni.
4. Sveigjanleiki
THHN vír er þekktur fyrir sveigjanleika, sem er einn af helstu kostum þess. Auðvelt er að beygja vírinn og leiða hann í gegnum þröng rými, sem gerir hann tilvalinn fyrir uppsetningar þar sem takmarkað pláss er til að vinna. Þessi sveigjanleiki gerir einnig ráð fyrir þægilegri uppsetningu, sem dregur úr líkum á skemmdum á vír við meðhöndlun og uppsetningu.
5. Rafleiðni
Koparleiðarinn í THHN vír veitir framúrskarandi rafleiðni, sem tryggir lágmarksviðnám gegn flæði rafmagns. Kopar er algengasti leiðarinn sem notaður er í raflagnir vegna yfirburða leiðni hans samanborið við aðra málma eins og ál. Mikil leiðni THHN vír gerir það kleift að senda raforku á skilvirkan hátt, sem gerir það hentugt fyrir margs konar rafmagnsnotkun.
6. Efnaþol
Til viðbótar við slitþol hans er THHN vír einnig ónæmur fyrir ýmsum efnum, þar á meðal olíum, leysiefnum og sýrum. Þessi eiginleiki gerir það hentugt til notkunar í umhverfi þar sem líklegt er að útsetning fyrir efnum, svo sem í verksmiðjum, rannsóknarstofum og öðrum iðnaðarumhverfi.
7. Spenna og straumgeta
THHN vír er hannaður til að takast á við 600 volt, sem dugar fyrir flestar algengar raflagnir. Það er hægt að nota í ýmsum tilgangi, þar með talið að knýja tæki, búnað og vélar í atvinnuhúsnæði og íbúðarhúsnæði. Vírinn getur einnig borið umtalsvert straumálag, allt eftir mæli hans, sem þýðir að hann þolir rafmagnsþörf ýmissa kerfa.
Umsóknir um THHN snúru
THHN vír er fjölhæfur og mikið notaður vírtegund í ýmsum rafvirkjum. Sum af algengustu forritum þess eru:
1. Raflagnir fyrir íbúðarhúsnæði
THHN vírer oft notað í raflagnarkerfi fyrir íbúðarhúsnæði, sérstaklega fyrir ljósarásir og raflagnir tækja. Hitaþol þess og sveigjanleiki gerir það tilvalið fyrir uppsetningu í leiðslukerfum, sem eru almennt notuð í íbúðabyggingum til að vernda rafmagnsvír gegn líkamlegum skemmdum.
2. Viðskipta- og iðnaðarlagnir
Í viðskipta- og iðnaðarumhverfi er THHN vír notaður til að tengja mótora, vélar og annan búnað sem krefst áreiðanlegrar raforku. Hæfni þess til að standast hita, raka og vélrænt slit gerir það tilvalið fyrir þetta umhverfi, þar sem vírarnir geta orðið fyrir erfiðum aðstæðum.
3. Rafmagnsplötur og leiðslukerfi
THHN vír er almennt notaður í rafmagnstöflur, þar sem þarf að leiða og tengja marga víra. Vírinn er tilvalinn til notkunar inni í málm- og ómálmuðum leiðslukerfum vegna þess að hann þolir líkamlegt álag sem fylgir því að vera fluttur í gegnum þröng rými á meðan hann býður upp á mikla rafleiðni.
4. Afldreifikerfi
THHN vír er notaður í rafdreifikerfi til að tengja saman ýmsa rafhluta og tryggja skilvirka flutning raforku. Ending þess og hitaþol gerir það að frábæru vali fyrir orkudreifingu í atvinnuhúsnæði, iðnaðarmannvirkjum og öðrum stórum rafkerfum.
5. Raflagnir búnaðar
THHN vír er oft notaður til að tengja rafbúnað eins og spenni, rofa og stjórnkerfi. Hæfni vírsins til að takast á við mikið rafálag og slitþol hans gera það að áreiðanlegum valkosti fyrir raflagnabúnað sem starfar í krefjandi umhverfi.
Að velja rétta stærð THHN snúru
Þegar þú velur THHN vír er mikilvægt að velja viðeigandi stærð fyrir forritið. Vírmælirinn er einn mikilvægasti þátturinn sem þarf að hafa í huga, þar sem hann ákvarðar straumflutningsgetu vírsins og getu hans til að takast á við rafmagnsálag.
Vírmælir: THHN vír er fáanlegur í ýmsum mælum, frá 14 AWG (American Wire Gauge) til 1000 kcmil. Stærð vírsins sem þú velur fer eftir straumstyrk og spennukröfum hringrásarinnar.
Rafmagnsgeta: Rafmagn vírsins ákvarðar hversu mikinn straum vírinn getur örugglega borið án þess að ofhitna. Stærri mælar geta borið meiri straum, en smærri mælar henta fyrir notkun með litlum afli.
