Við hönnun sólarorkukerfis er eitt mikilvægasta sjónarmiðið að ákvarða stærð sólarplötur sem þarf til að fá hámarks skilvirkni. Þessi ákvörðun fer eftir nokkrum þáttum, svo sem orkuþörf, tiltækum rými og umhverfisaðstæðum. Samhliða stærð og skilvirkni sólarplötur gegna val og stjórnun sólstrengja og sólarvíra lykilhlutverki í heildarafköstum kerfisins. Þessi grein kippir sér í hugtakið skilvirkni sólarpallsins, þættirnir sem hafa áhrif á það og mikilvægi sólstrengja og vír í bjartsýni.
1.. Skilningur á skilvirkni sólarpallsins
1.1. Hvað er skilvirkni sólarpallsins?
Skilvirkni sólarborðs mælir hlutfall sólarljóss sem spjaldið getur umbreytt í nothæfa raforku. Til dæmis breytir 20% skilvirkt sólarpall 20% af sólarljósi sem það fær í rafmagn. Hærri skilvirkni spjöld geta valdið meiri krafti frá tilteknu svæði, sem gerir þau tilvalin fyrir takmarkað rými.
1.2. Þættir sem hafa áhrif á skilvirkni sólarplötu
Tegund pallborðs:
Einfrumkristallandi spjöld: Bjóddu mesta skilvirkni (20–22%) vegna hreinnar kísilsamsetningar þeirra.
Fjölkristallaðar plötur: Nokkuð minna skilvirkt (15–17%) en hagkvæmara.
Þunnfilma spjöld: Léttur og sveigjanlegur en lægri í skilvirkni (10–12%).
Framboð sólarljóss: Svæði með miklu sólarljósi njóta meira góðs af minna skilvirkum, stærri spjöldum, en svæði með takmarkað sólarljós gætu þurft smærri, afkastamikil spjöld.
Hitastig: Hátt hitastig getur dregið úr afköstum pallborðsins. Spjöld með lágu hitastigsstuðul standa sig betur í heitu loftslagi.
Ryk og skygging: Óhreinindi og hlutaskygging hafa veruleg áhrif á skilvirkni sólarrafhlöðna.
2. Ákjósanleg sólarplötustærð
2.1. Kerfiskröfur
Til að ákvarða bestu stærð sólarrafhlöðu fyrir skilvirkni skaltu reikna út orkuþörf þína. Til dæmis gæti heimili sem neytir 30 kWh á dag þurft:
Nauðsynlegt sólarútgang (kW)=daglega orkunotkun (kWh) Hámarks sólar klukkustundir á dag \ texta {Nauðsynleg sólútgangur (kW)}=\ frac {\ texti {dagleg orkunotkun (kWh)} mt
Ef staðsetning þín fær 5 hámarks sólartíma daglega:
Krafist framleiðsla =305=6 kw \ text {krafist framleiðsla}=\ frac {30} {5}=6 \, \ texti {kw} nauðsynleg framleiðsla {{5} {{6 }} KW
Fyrir 6kW kerfi fer stærð spjaldsins eftir skilvirkni og framleiðsla á spjaldi. Staðlað spjaldið gæti framleitt 350W, svo þú þarft um það bil:
Fjöldi spjalda{{0}}Kerfisstærð (kW)Piljaúttak (kW)=60.35≈17 spjalda.\text{Fjöldi spjalda}=\frac{\text {Kerfisstærð (kW)}}{\text{Panel Output (kW)}}=\frac{6}{0.35} \u.þ.b. 17 \, \text{spjöld}.Fjöldi spjalda=Piljaúttak (kW) Kerfisstærð (kW)=0.356≈17spjöld.
2.2. Pláss framboð
Afkastamikil plötur eru tilvalin fyrir takmarkað þakrými, þar sem færri plötur þarf til að mæta orkuþörf. Fyrir stærri rými gætu minni skilvirkni en hagkvæmari spjöld verið hagkvæm lausn.
3. Hlutverk sólarkapla og víra
Sólstrengir og vír eru mikilvægir þættir í hvaða sólkerfi sem er, sem ber ábyrgð á að senda afl sem myndast af spjöldum til inverter, rafhlöður og að lokum heimilið. Að velja rétta snúrur og vír tryggir öryggi, skilvirkni og langlífi kerfisins.
3.1. Tegundir sólarkapla og víra

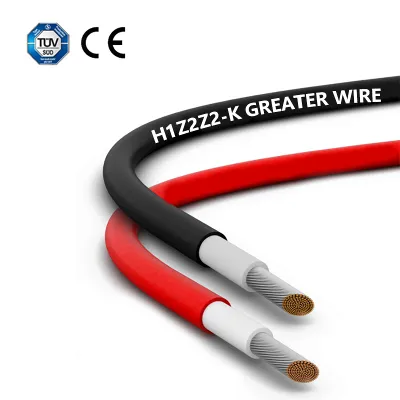

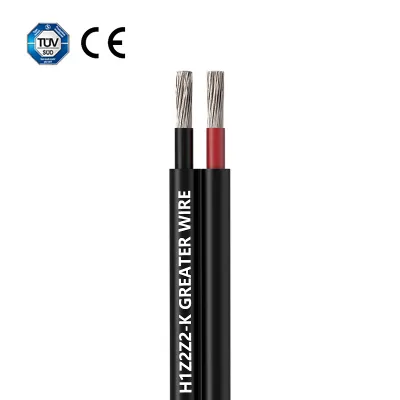

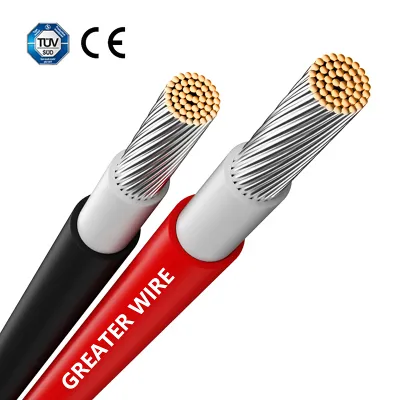

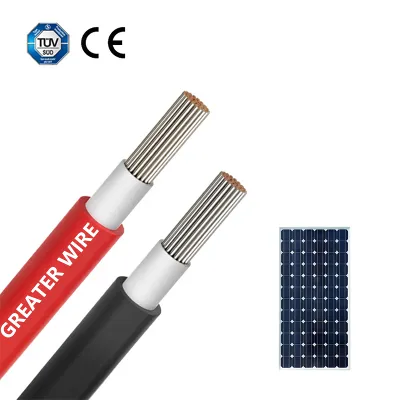

PV (Photovoltaic) snúrur:
PV snúrur eru hönnuð sérstaklega fyrir sólarforrit og eru UV-ónæmir, endingargóðir og henta til notkunar úti.
Sólarvír:
Þetta tengja einstaka sólarrafhlöður í röð eða samhliða, sem gerir sveigjanleika í fylkisstillingu kleift.
Rafhlöðu snúrur:
Tengdu rafhlöðubankann við kerfið. Þessir snúrur eru þykkari til að takast á við háan straum.
Inverter snúrur:
Flyttu DC rafmagn frá spjöldum yfir í inverter, þar sem því er breytt í AC til heimilisnota.
Jarðvír:
Tryggðu öryggi með því að jarðtengja kerfið og koma í veg fyrir raflost eða skemmdir á kerfinu.
3.2. Mikilvægi réttrar kapalstærðar
Skilvirkni sólkerfis veltur verulega á að lágmarka orkutap vegna viðnáms í snúrum. Rétt stærð sólarstrengja og vír er mikilvæg:
Spennufall:
Verulegt spennufall dregur úr aflinu sem kemur til invertersins eða rafhlöðunnar. Þetta á sérstaklega við fyrir lengri kapalrásir.
Spenna dropi (%)=straumur (a) × snúrulengd (m) × viðnám (ω/m) spennu (v) × 100 \ texti {spennufall (\%)}=\ frac {\ texti {núverandi (a)} \ sinnum \ texti {kapallengd (m)} \ sinnum \ texti {Resistan=spennu (v) straumur (a) × snúrulengd (m) × viðnám (Ω/m) × 100
Mælt er með því að halda spennufalli undir 3%.
Vírmælir:
American Wire Gauge (AWG) kerfið ákvarðar þykkt sólarvíra. Stærri kerfi eða lengri vegalengdir þurfa þykkari snúrur (lægri AWG tölur).
3.3. Helstu atriði fyrir sólarkaplar
Efni:
Koparvírar: Frábær leiðni og ending.
Álvírar: Hagkvæmt en minna leiðandi.
Einangrun:
Hágæða einangrun kemur í veg fyrir UV skemmdir og veðurtengt slit.
Sveigjanleiki:
Sveigjanlegir snúrur auðvelda uppsetningu og standast slit vegna hreyfingar eða titrings.
Staðlar og vottanir:

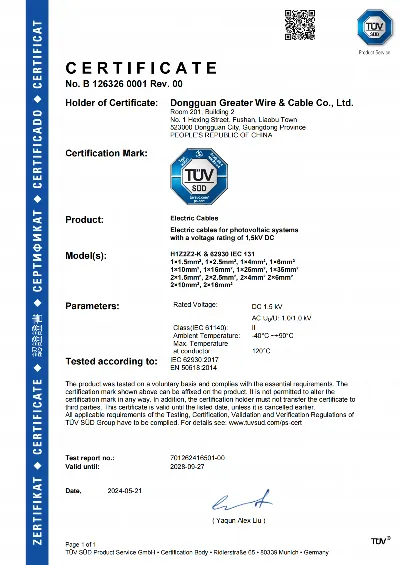

Gakktu úr skugga um að snúrur uppfylli iðnaðarstaðla eins og IEC eða UL fyrir öryggi og afköst.
4. Auka skilvirkni kerfisins með réttri uppsetningu
4.1. Stillingar raflagna
Hægt er að tengja sólarplötur í röð, samhliða eða samsetningu:
Röð tenging: Eykur spennu meðan straumur er stöðugur.
Samhliða tenging: Eykur strauminn meðan spenna er stöðug.
Veldu stillingarnar byggðar á kröfum um inntak inverter og forskrift pallborðs.
4.2. Kapalstjórnun
Rétt snúruleið og vernd er nauðsynleg til að koma í veg fyrir orkutap og tryggja langlífi kerfisins. Notaðu kapalbönd, leiðslu eða farangurs til að skipuleggja og vernda vír.
4.3. Reglulegt viðhald
Skoðaðu snúrur og tengingar reglulega fyrir merki um slit, tæringu eða skemmdir. Hreinsið spjöld til að hámarka frásog sólarljóss og tryggja hámarksárangur.
5. Að sameina skilvirkni pallborðs með kapalafköstum
Afkastamikil sólarrafhlöður einar og sér geta ekki tryggt hagkvæmt kerfi. Val og stjórnun sólarkapla og víra hefur bein áhrif á heildarframmistöðu. Til dæmis, með því að nota undirstærð eða lággæða snúrur, getur það afneitað ávinningi af afkastamiklum spjöldum með því að innleiða verulegt orkutap.
Með því að passa stærð og skilvirkni sólarrafhlöðu vandlega saman við viðeigandi sólarleiðslur og vír geturðu hámarkað orkuframleiðslu, geymslu og nýtingu.
